TECHNIQUE技術紹介

技術紹介

TRY TO NEW TECHNIQUE

新しい技術への挑戦

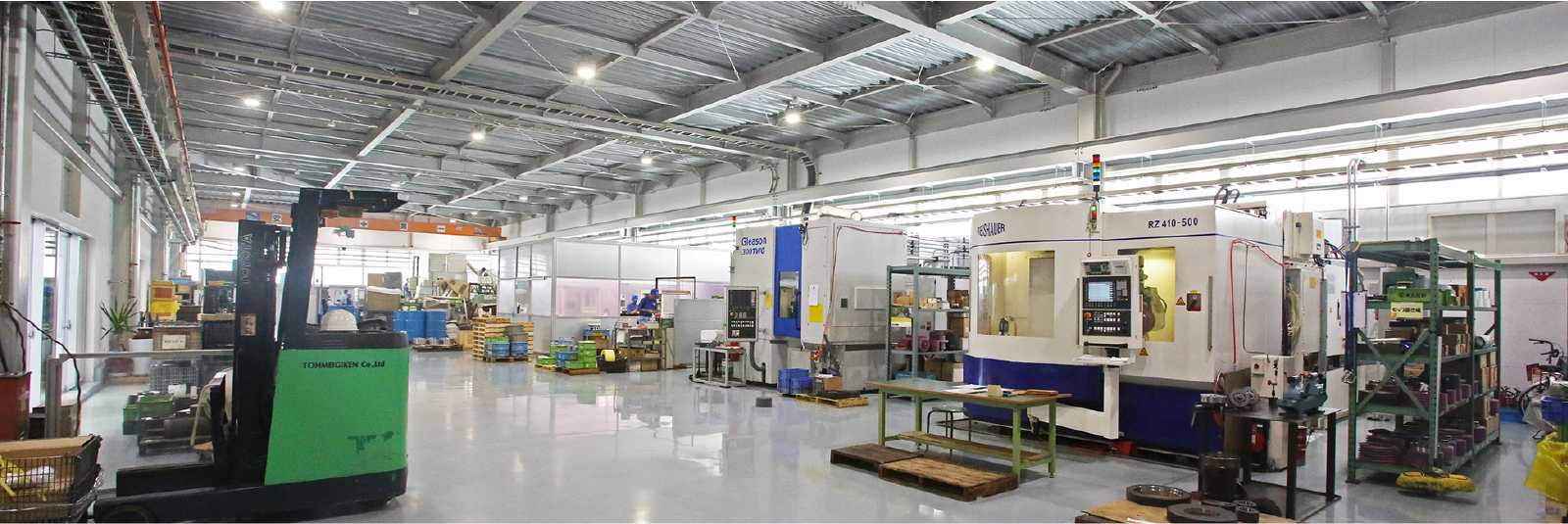

最新鋭の機器の導入により従来まで困難であった小歯数歯・高ネジレ歯車・インボリュート歯形だけでなく様々な任意曲線の加工が可能となり、新しい設計ニーズにお応え出来ると確信しています。
高精度歯車に要求される複雑な修正を３Dシミュレーション機能等を用い回転時に干渉が生じないかを検証しつつ加工に繁栄させていきます。

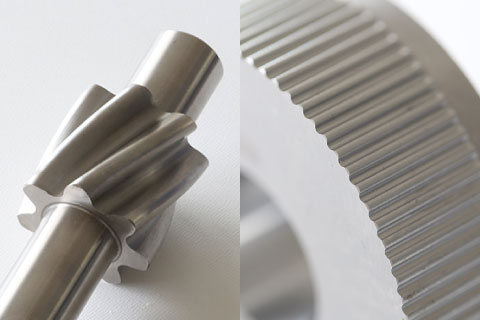

自由歯形（非インボリュート）
備考 従来のインボリュート以上の効率　用途に応じた形状に加工、測定が可能。

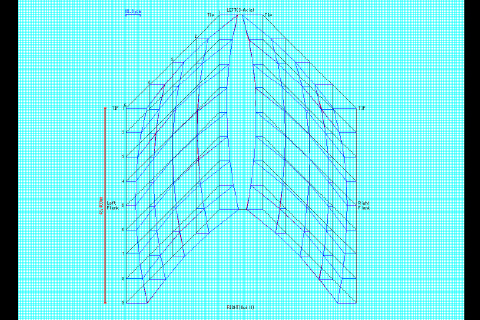

バイアスコントロール
備考 高出力、ノイズ振動の低減、歯面のたわみ時の面当たりの向上。

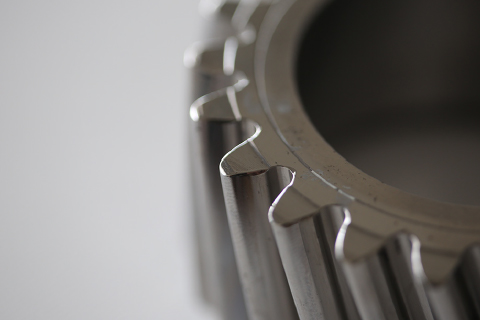

歯先歯元Rコントロール
備考 歯先歯元を任意のRに加工、測定まで可能。 歯先歯元強度の向上。

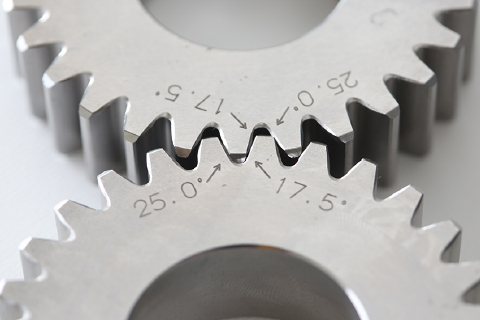

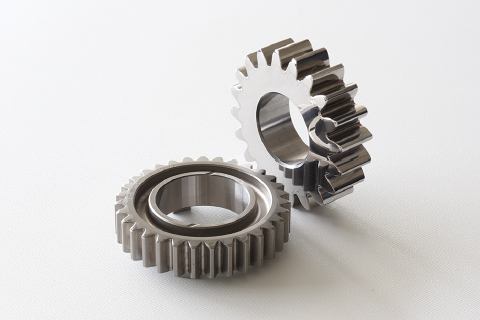

非対称圧力角ギヤー
備考 高出力対応　寿命の長期化　効率の増加　軽量化　歯元強度の向上。
ポリッシュ加工（歯面鏡面仕上）
備考 面圧強度の向上　伝達効率の向上　寿命の長期化。

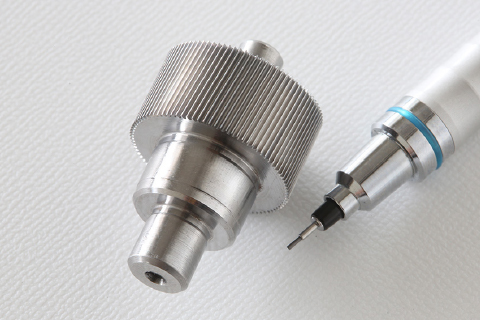

マイクロギヤー研削
備考 M0.1～　精密極小ギヤー、ヘリカルギヤー加工可。

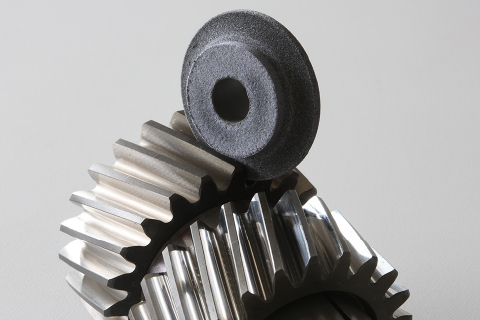

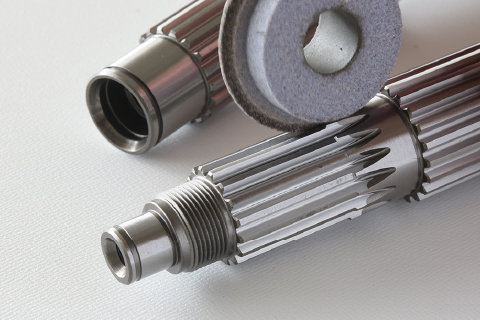

小径砥石による研削加工
備考 切りあがり部が短くなり、干渉を最小限にすることが可能。

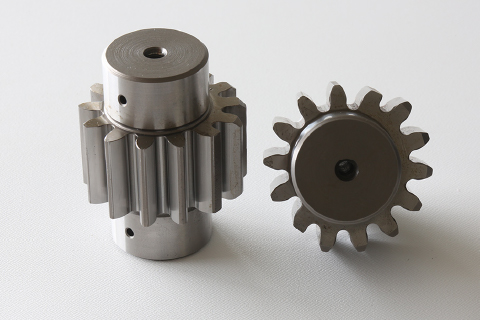

複合ギヤー
備考 歯数の違うギヤーを１つにすることで従動するギヤーの回転比を変えることができる。

製品紹介

01

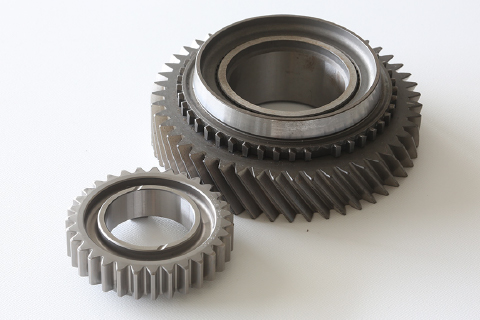

平歯車（ヘリカルも含む）
車両用/工作機械用
使用例 自動車、二輪、工作機械 等
特性 平行軸として使われる最も使用される歯車。
02

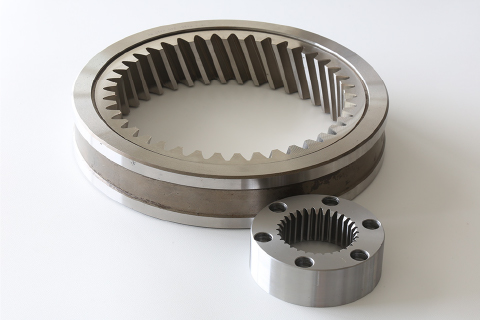

内歯車（ヘリカルも含む）
車両用
使用例 遊星歯車装置 等
特性 内側に歯が切られたもので、外歯車のピニオンギヤーとかみ合うギヤー。
03

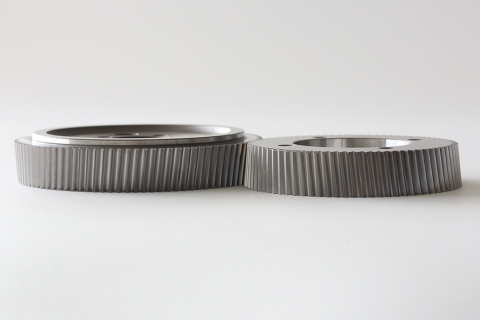

コニカルギヤー（ヘリカルも含む）
工作機械用
使用例 工作機械 等
特性 中心距離を調整できない場合など、バックラッシ調整が歯幅方向の調整で可能にしたもの。
04

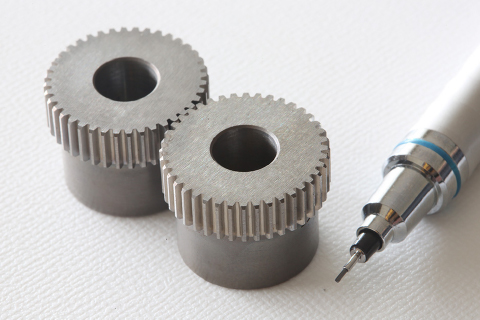

マイクロギヤー
医療機具用
使用例 医療器具 等
特性 小さいモジュールで、精密な動きが必要とされる極小ギヤー。
05
ダブルヘリカルギヤー
車両用
使用例 鉄道 等
特性 スラスト方向の力を打ち消すことができる。
ベアリングを小さくすることが可能。
06

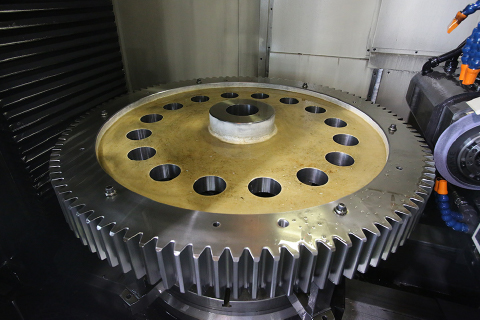

大型歯車
工作機械用/産業機械用
使用例 工作機械、産業機械 等
特性 最大径φ1500　最大モジュール20。

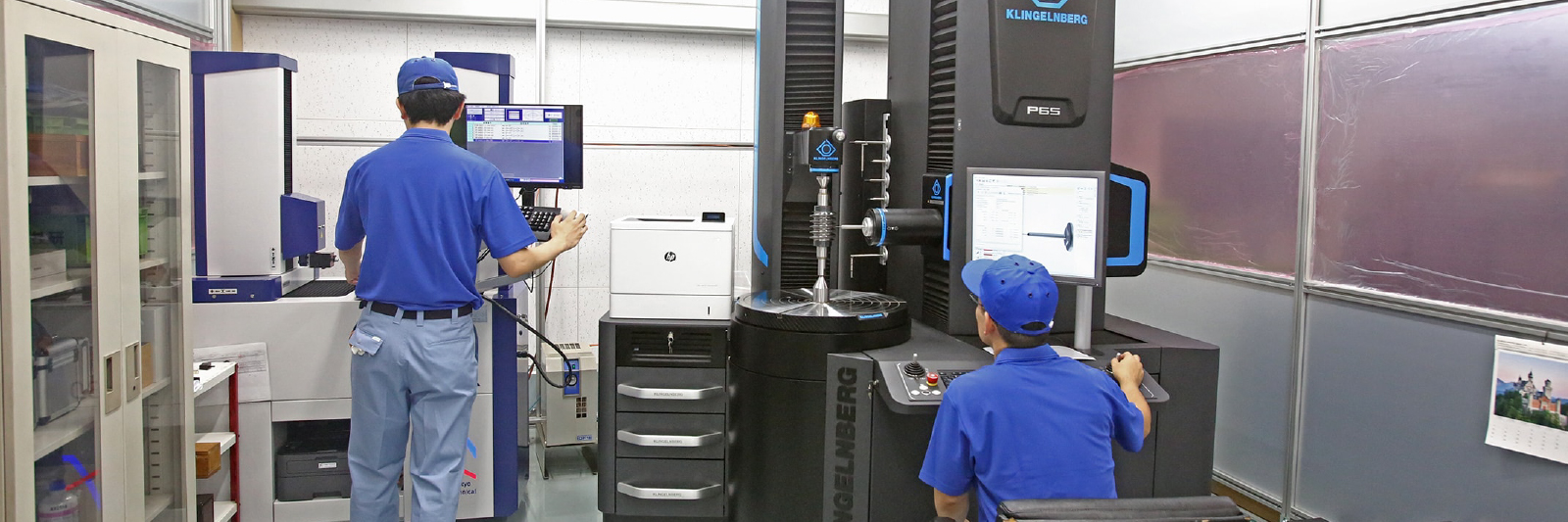

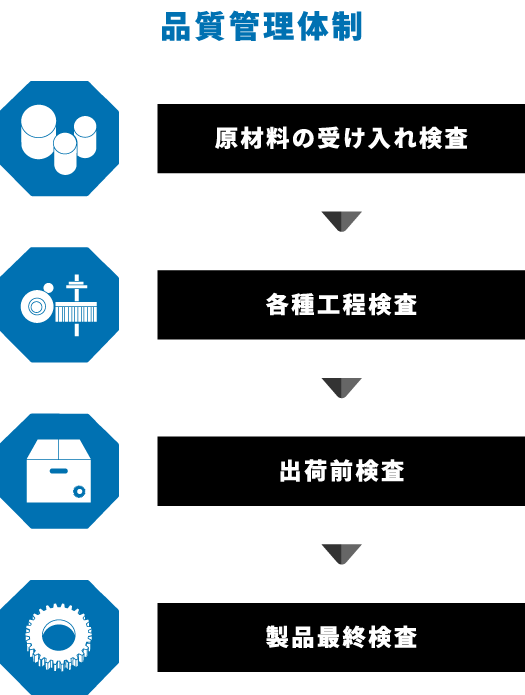

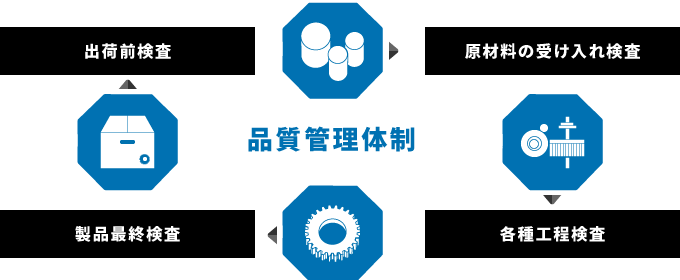

品質管理

HIGH QUALITY CONTROL

高品質を追求した
高精度な品質管理体制

製品の出荷前には温度が管理された検査室での寸法測定を行います。歯車試験機、真円度円筒形状測定機、表面粗さ・輪郭形状統合測定機などを用いてあらゆる手法で行う厳密な最終検査が、高品質な製品の提供に直結しています。
当社自慢のテスターは、肉眼では判断不可能なミクロンの世界を読み取り、妥協の2文字が入り込む余地を一切排除しています。日々の豊富なデータを解析し、設計担当者・製造担当者にフィードバックすることによって東名技研の高品質製品製造が保たれています。
日々の取り組みにより、信頼される製品づくりへ繋がる品質保証体制が確立しています。

設備

設備 メーカー
形状測定機 / 5000DX-T 東京精密
真円度測定機 / NEX300 東京精密

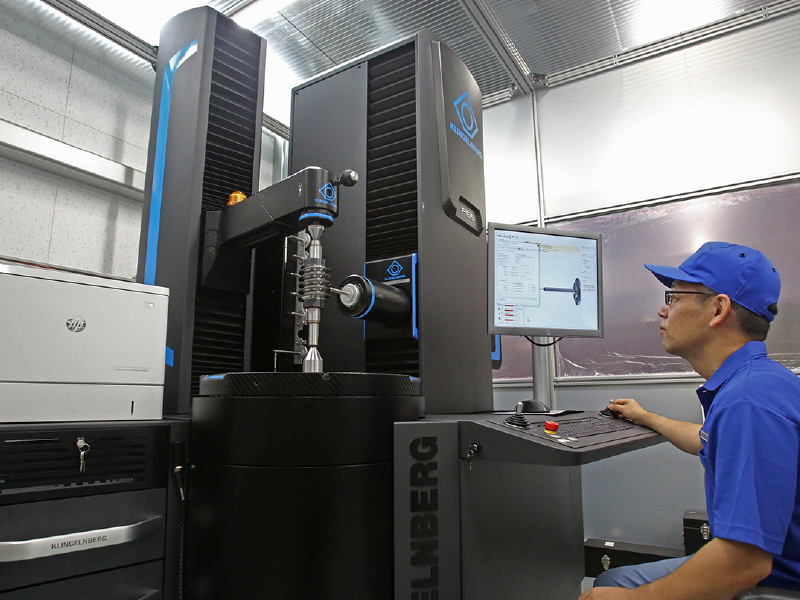

歯車試験機 / P65 クリンゲルンベルグ
歯車試験機 / TTI-300、TTI-1000 東京テクニカル
